سیستم فرمان برقی خودرو شامل اجزای مختلفی از جمله موتور الکتریکی، سنسور گشتاور و یونیت است. هر یک از اجزای این سیستم وظیفه خاصی را عهده‌دار بوده و در عملکرد کلی سیستم تاثیر دارند. یونیت فرمان برقی یا EPS Unit هم وظایف خاص و مهمی را بر عهده دارد. در این مطلب قرار است به بررسی نقش یونیت در فرمان برقی بپردازیم و با وظایف آن آشنا شویم.

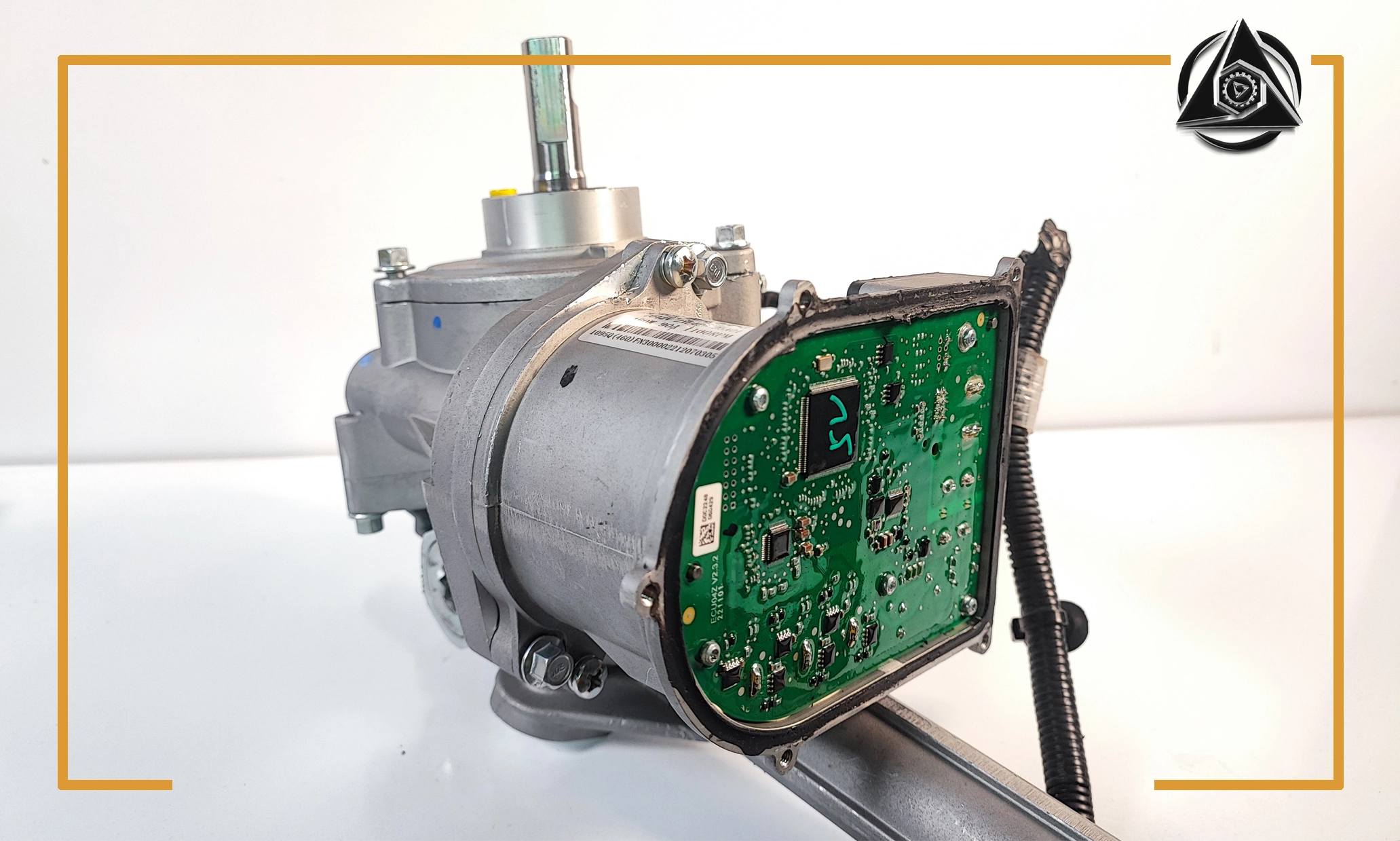

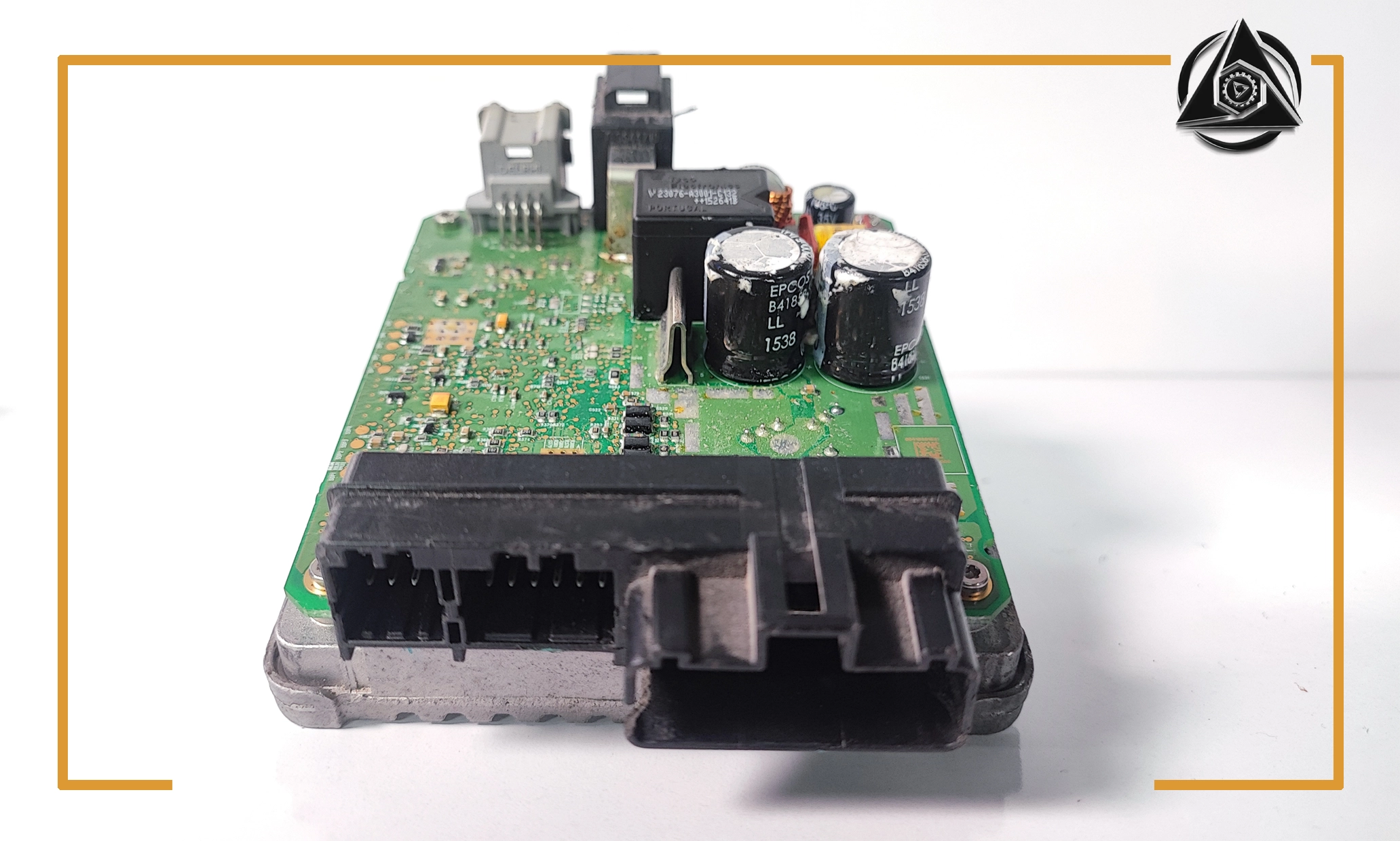

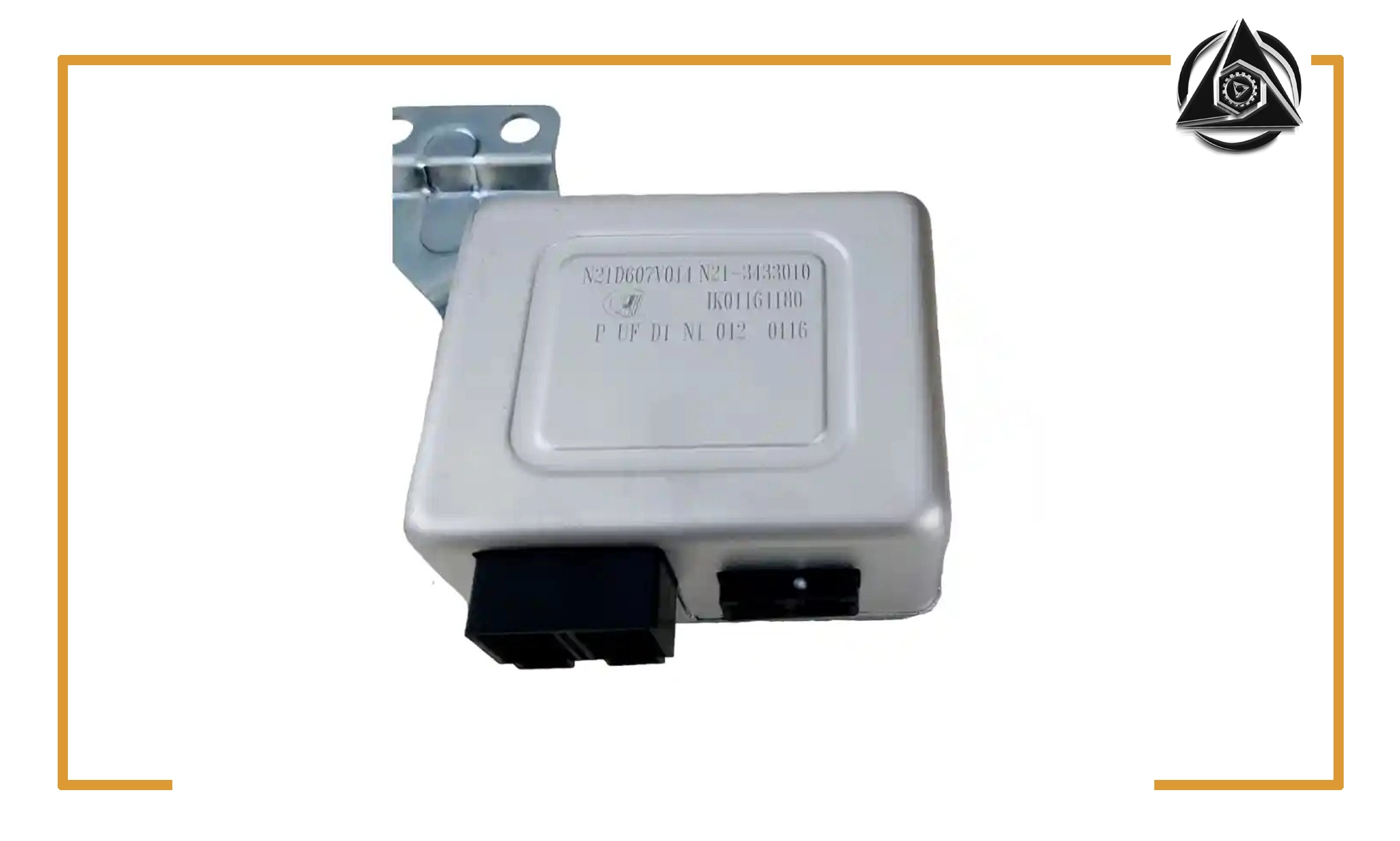

یونیت فرمان برقی یا EPS Unit (Electric Power Steering Unit)، یکی از اجزای کلیدی در سیستم فرمان برقی خودرو است که نقش مهمی را در کنترل و مدیریت فرمان ایفا میکند. یونیت فرمان در اصل واحد الکترونیکی کنترل کننده سیستم فرمان بوده و وظیفه دریافت، پردازش و ارسال سیگنال‌ها به موتور الکتریکی فرمان را بر عهده دارد. با ارسال جریان برق به موتور الکتریکی فرمان، نیروی کمکی لازم جهت چرخش فرمان فراهم میشود. یونیت EPS معمولا یک ایسیو مستقل یا زیر مجموعه‌ای از ایسیو مرکزی خودرو است که معمولا در شبکه CAN پر سرعت قرار گرفته است .
زمانی که راننده فرمان خودرو را به سمت چپ یا راست می‌چرخاند، در اصل در حال وارد کردن نیرویی به غربیلک فرمان است. با وارد کردن نیرو، سنسور گشتاور وارد عمل شده و اطلاعات را به یونیت میدهد. در این حالت یونیت برای راه‌اندازی موتور اقدام میکند. پس یونیت فرمان برقی از اطلاعات سنسور گشتاور استفاده کرده و با پردازش آنها وظیفه خود را انجام میدهد. علاوه بر این یونیت به اطلاعات سنسور زاویه فرمان ، اطلاعات سنسور سرعت و اطلاعات دور موتور هم نیاز دارد. زمانی که تمام اطلاعات مورد نیاز را دریافت کرد ، موتور DC فرمان برقی آماده کار میشود . یکی دیگر از مواردی که برای یونیت EPS اهمیت زیادی دارد، ولتاژ باتری است. در صورتی که ولتاژ باتری کمتر یا بیشتر از حد استاندارد شود، یونیت فرمان برقی متوجه این موضوع شده و برای جلوگیری از آسیب به سایر اجزای فرمان برقی ، جریان برق ارسالی به موتور را قطع میکند و زمانیکه ولتاژ به حالت استاندارد خود برسد این یونیت دوباره دستور راه اندازی موتور فرمان برقی را صادر میکند . همچنین غیر استاندارد بودن ولتاژ ممکن است موجب روشن شدن چراغ هشدار فرمان برقی شود شوند تا راننده متوجه کم یا زیاد بودن ولتاژ باتری گردد.
مهمترین وظایف و نقش یونیت فرمان برقی عبارت است از:
یونیت فرمان برقی با استفاده از چندین ورودی و اطلاعات دریافتی، وظایف و نقش خود را انجام میدهد:

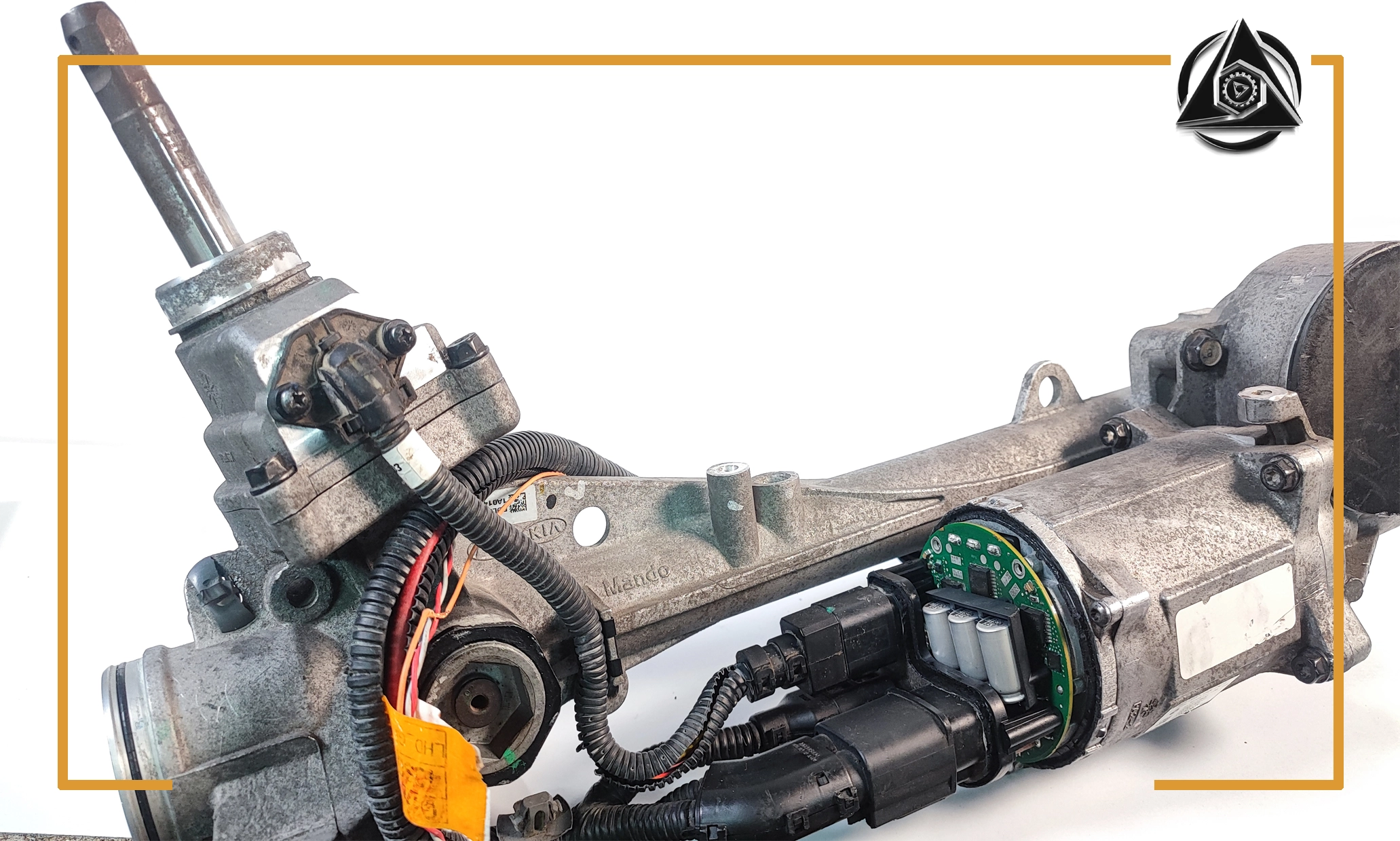

با توجه به اینکه یونیت از اجزای مهم فرمان برقی خودرو محسوب میشود، شاید برایتان سوال باشد که نقص آن چه عواقب و مشکلاتی برای سیستم فرمان کمکی برقی در پی دارد. در این رابطه باید اشاره شود که با بروز نقص در یونیت یا سنسورها، سیستم EPS به حالت ایمن می‌رود. در این حالت کمک فرمان قطع میشود ( فرمان سفت میشود ) ؛ اما فرمان‌پذیری حفظ می‌گردد. همچنین چراغ هشدار EPS بر روی داشبورد روشن میشود. در حافظه ایسیو هم کد خطایی ثبت میشود که با دیاگ قابل خواندن است.
در این مطلب از سایت گلپانیا به بررسی نقش و وظایف یونیت در فرمان برقی خودرو پرداختیم. همانطور که اشاره کردیم یونیت EPS وظیفه دریافت، پردازش و ارسال سیگنال‌ها به موتور الکتریکی فرمان را بر عهده دارد و نیروی کمکی لازم جهت چرخش فرمان را فراهم میکند. یونیت با پردازش ورودی‌هایی همچون گشتاور وارد شده، سرعت خودرو و زاویه فرمان، نیروی کمکی لازم را محاسبه کرده و به موتور الکتریکی جهت چرخش فرمان ارسال میکند.
